יישומי פאנל בחיבור ישיר
יישומי פאנל בחיבור ישיר
חיבור קבוע או נתיק להתקן, עבור מוליכים במגע ישיר או בהלחמה: WAGO מציעה פתרונות טכנולוגיות חיבור שונים לצרכים שלכם.
יישומי פאנל בחיבור ישיר
טכנולוגיית החיבור הרב-תכליתית של WAGO ליישומים במעברי פאנלים מציעה לכם גמישות בלתי מוגבלת במציאת פתרונות. בחרו בין שילובים שונים של חיבורי התקן קבועים או חיבורי לחיצה, עבור מוליכים במגע ישיר או בהלחמה.
היתרונות שלך:
- מגוון מוצרים רחב עבור יישומים מרובים
- אפשרויות הרכבה שונות, כדי לענות על הדרישות שלכם
- מגע הארקה ישיר לחיבור לזיווד
- מגעי הידוק פנימי, עיטוף מוליכים והלחמה
- חיבור לחץ קפיצי אוניברסלי לכל סוגי המוליכים
- טווח מוליכים: 0.08 … 16 ממ"ר⊃; (28 … 6 AWG)
סקירת המוצר
פתרונות החיבור דרך הלוח שלנו
יישומי פאנל בחיבור ישיר

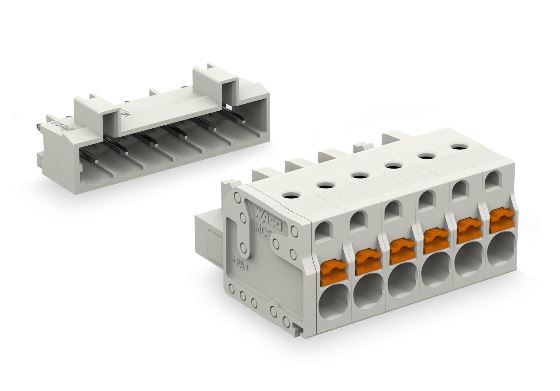

מחברים נתיקים
מהיר, אמין, נתיק: מגוון המחברים הנתיקים של WAGO ליישומים דרך פאנל מתחברים בצורה מושלמת למכשירים שלכם. מגוון המוצרים הרחב כולל גם סוגים שונים של הרכבה. מבחר רחב של משפחות מוצרים שונות בגדלים שונים, מציע לכם תמיד את הפתרון המתאים לחיבור נתיק למכשירים.
היתרונות שלכם:
- התקנה, תחזוקה או החלפה מהירה של המכשירים שלכם הודות לפתרונות נתיקים
- חיבור לחץ קפיצי אוניברסלי לכל סוגי המוליכים
- מחברים מולחמים (THT ו-THR) לחיבור פנימי למעגלים מודפסים (PCB)
- מחברים עם חיבור כבל ואוגן הרכבה לחיבור מוליך פנימי
- אוגן נצמד להרכבה דרך הפאנל ללא כלים
- עבור חיבורי כבל-ללוח, לוח-לכבל, כבל-לכבל ולוח-ללוח.

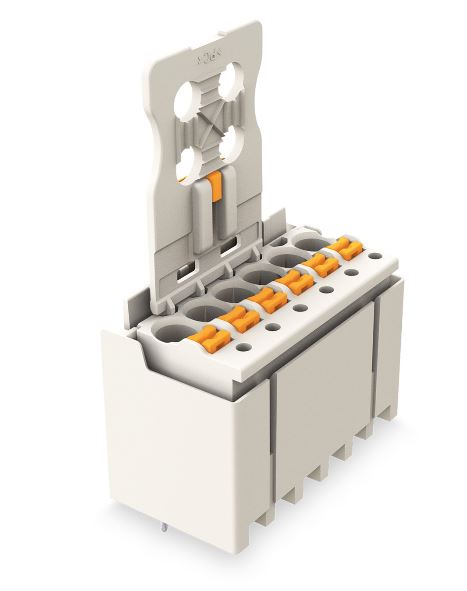

יחידות מהדקים עם חיבור ישיר
יחידות מהדקים להזנת מעבר הם אידיאליים לחיבור מוליכים פנימיים וחיצונים. הרכבה קלה וללא צורך בכלים מספקת התקנה מהירה. שילובי צבעים שונים מאפשרים סימון מותאם אישית של נקודות חיבור.
היתרונות שלכם:
- חיבור לחץ קפיצי אוניברסלי לכל סוגי המוליכים - פנימי וחיצוני עד 16 מ"מ (6 AWG)
- הרכבה קלה וללא כלים עם מהדקים לנעילה והחזקה
- סדרה 828 פתח בקלות מספר יחידות הידוק בו-זמנית באמצעות הפעלת מנוף נוחה
- מגע הארקה ישיר למארז/פאנל (סדרה 826)

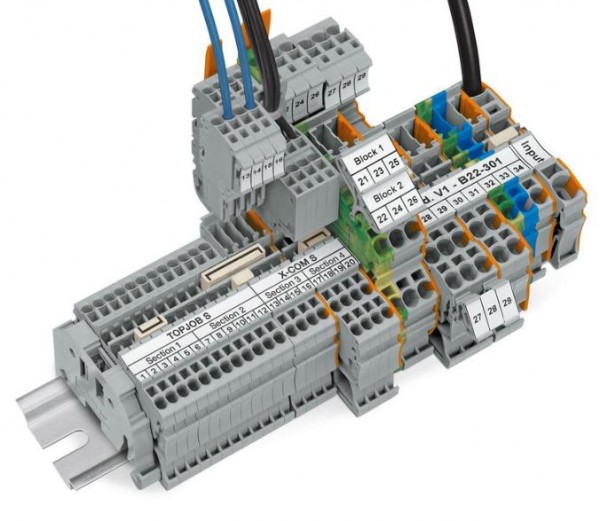

יחידות מחברים נתיקים להרכבה על מסילה
יחידות מחברים נתיקים להרכבה על מסילה
X-COM®-SYSTEM היא מערכת מודולרית החוסכת בזמני החיווט והעלויות. בנוסף ליחידות מהדקים נתיקים להרכבה על מסילה, מערכת ה-X-COM®-SYSTEM כוללת גם עיצובים ליישומים דרך פאנל ויישומים אחרים. קיימים מחברי זכר עם אפשרויות הרכבה שונות: אוגני הזנה לשיטות הרכבה בהברגה או בשיטות דומות, ואוגנים נצמדים להרכבה ללא כלים. חלק החיבור מורכב ממחברי נקבה מודולריים בעלי 1 או 2 מוליכים ישרים או זוויתיים.

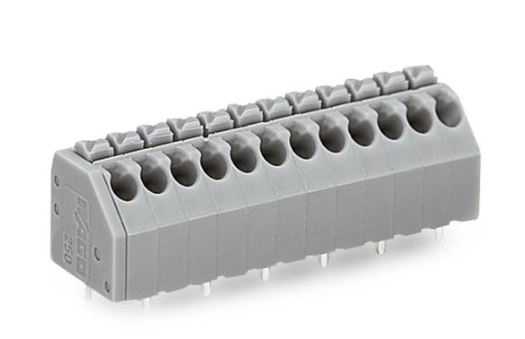

יחידות מהדקים למעגלים מודפסים (PCB)
יישומי יחידות המהדקים שלנו למעגלים מודפסים (PCB) דרך פאנלים הם אידיאליים לחיבור התקן עם חיבורים קדמיים. יחידות מהדקים אלו למעגלים מודפסים (PCB) זמינות עם מרווחי פינים של 5, 7.5 ו-10 מ"מ (0.196, 0.295 ו-0.394 אינץ').
- חיבור לחץ קפיצי אוניברסלי לכל סוגי המוליכים
- אוגני הרכבה אופציונליים לאבטחה מכנית נוספת אל המארז
- מיושרים עם המארז או בולטים
- יציאת בדיקה במקביל לכניסת המוליך
יחידות מהדקים למעגלים מודפסים (PCB)
picoMAX®: מערכת החיבור הנתיקה
קפיץ CrNi אחד מעניק כוח כפול על המגע המופעל: עיקרון זה הופך את picoMAX® לקומפקטי עד 30% ממערכות חיבור אחרות.
- עיצוב קומפקטי חוסך מקום עד 30%
- מערכת מגעים פשוטה בתכלית
- עיצוב מיוחד, • טכנולוגיה חדשנית של חיבורי לחץ קפיציים וחומר בידוד חדש מבטיחים אמינות מגע מוחלטת - אפילו בטמפרטורות סביבה גבוהות יותר
- עמידות גבוהה מאוד בפני רעידות עד 20g עבור חיבורי חוט ללוח, הודות לתפסי נעילה משולבים ומחבר נקבה עטוף כמעט במלואו במחבר הזכרי
- בדיקה יעילה באמצעות חריץ בדיקה במקביל לכניסת המחבר
picoMAX®: מערכת החיבור הנתיקה
למידע נוסף על picoMAX®: מערכת החיבור הנתיקה: discover-pluggable-connectors/picomax
לרשימת המוצרים: pcb-terminal-blocks-and-pluggable-connectors
